西门子S7-1500 PLC实训台
装备型号：ZD15-PLC001。职业院校教学：面向电气自动化、机电一体化、工业机器人等专业，用于《PLC技术》《工业控制》等课程的实践教学，培养学生系统搭建、编程调试等技能。
技能培训与考核：适合职业培训学校、鉴定站进行PLC实操训练和技能鉴定，支持逻辑控制、运动控制等实训项目。
工业自动化模拟：通过模拟生产线、机械臂等工业场景，帮助学生理解PLC在汽车制造、食品加工等领域的实际应用。
技术开发与扩展：模块化设计支持功能扩展，可用于复杂控制系统开发或二次开发实验。
其核心优势在于集成PROFINET通信、高扩展性及工业级硬件配置，满足从基础教学到高级应用的多样化需求。
咨询热线：
153-9501-1156
功能描述

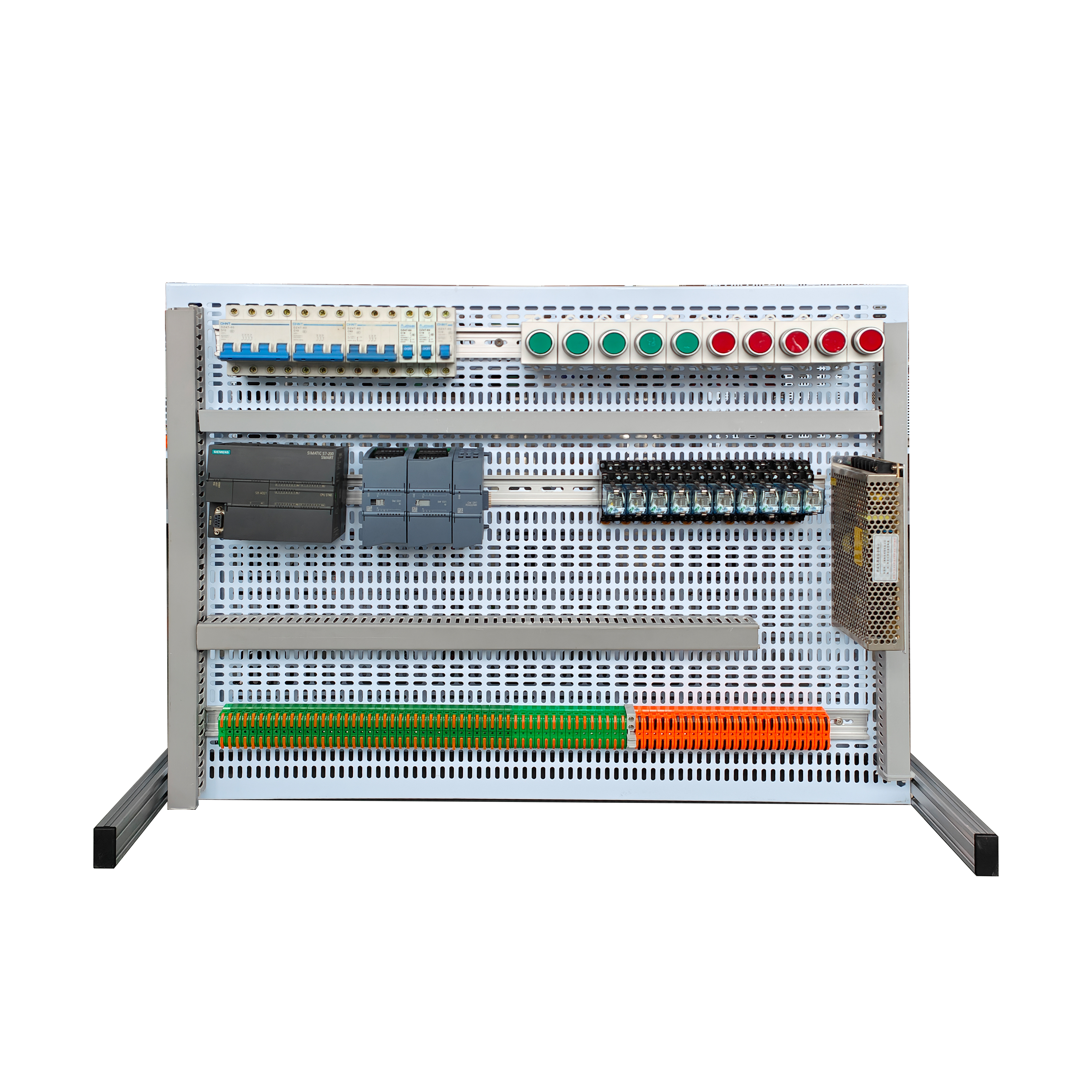

由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱等组成。
功能、特点
1）实验台包括
A．直流电压：0～10V可调输出；直流电流：0～20mA
B．～220V通过安全插座输出
C．三相四线380V输出，由三只电压表指示输出电压
D．+24V/1A直流稳压电源输出
- +5V/5A直流稳压电源输出
2）PLC主机及实验模块的输入输出端口均已引到面板上。采用插拔式自锁线连接实验，输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
4）PLC主机配置
西门子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 数据；60 ns；集成2x PN 接口；集成 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz。
所有PLC输入输出端口引出至插座。
5）实训桌
实训桌为工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜，左边位双开门柜用于存放实训模块，中间设有两个大抽屉用于放置工具及资料，右边为电脑主机放置柜，电脑主机柜和抽屉上方设有键盘托架，造型美观大方。（注：部分需选配）

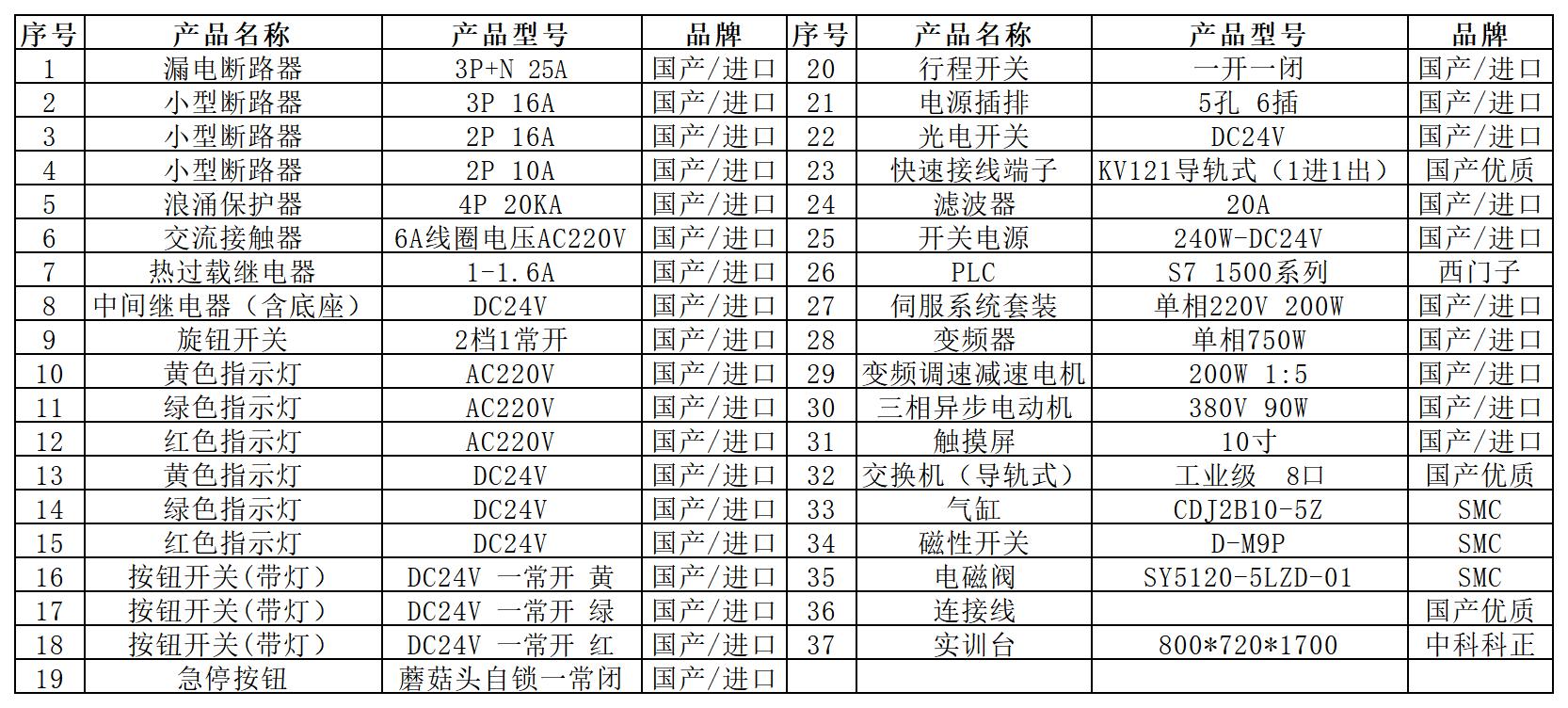

器件配置
以上配置仅作参考，具体数量和型号可根据需求定制。
