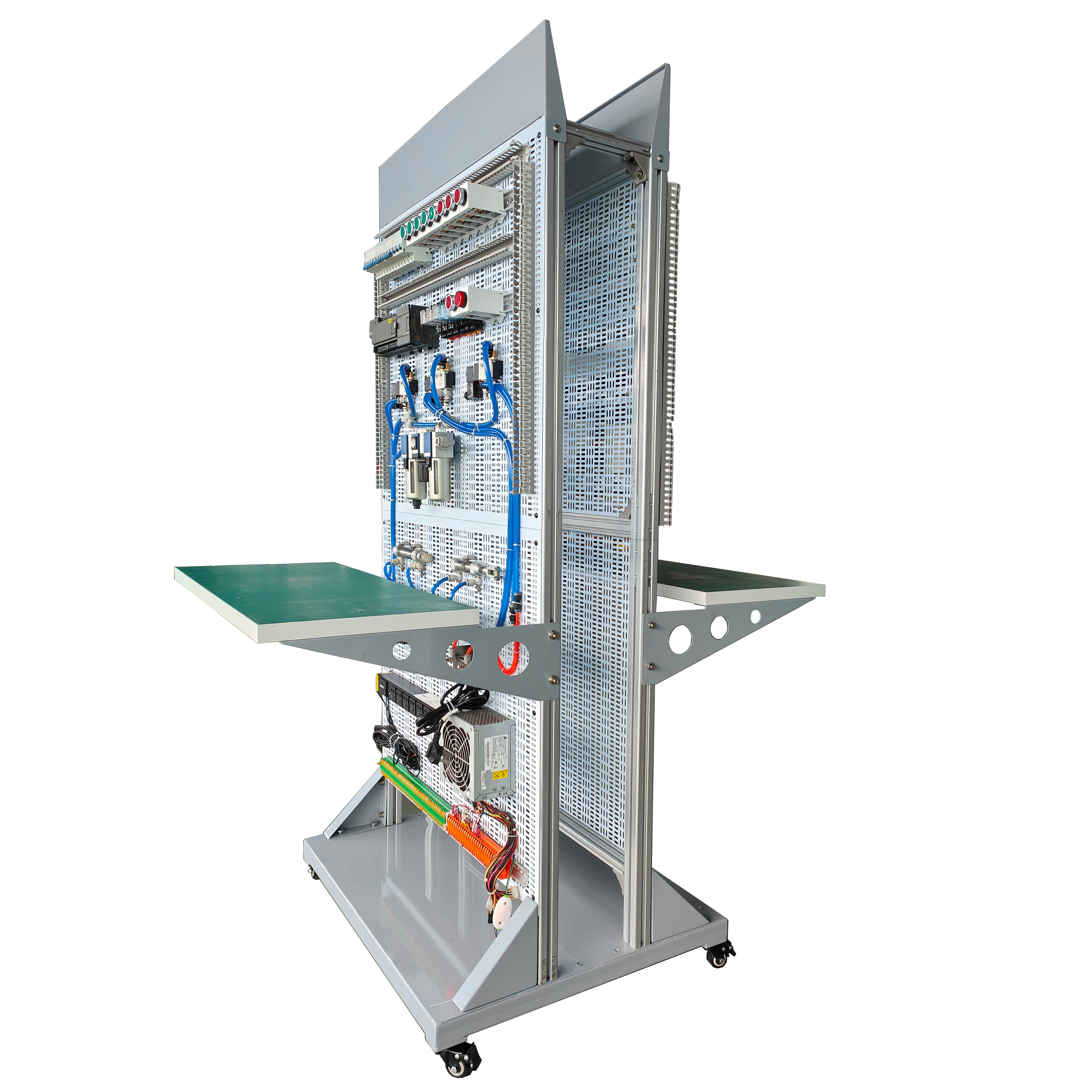

气动/液压一体化综合实训装置
装备型号：ZDZH-QY01CD/S。本装置根据相关课程的教学大纲开发设计而成，采用标准的工业液压元件，可开设液压基本回路、液压元件性能、低压电器控制等实训项目，装置集各种执行模块、继电器控制单元、PLC编程及组态监控技术于一体，学生可自行组合液压回路及控制系统，三相电机的多种控制回路等，本装置适用不同层次的各类学校相关专业的实训。
咨询热线：
153-9501-1156
功能描述
装置特点
1.各个液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种实训回路，布局灵活，回路清晰明了。
2.为了解决液压传动机构噪声大、振动大的缺点，本装置将电机和泵轴承式连接（一体化），再和油箱固定在一起，在振源处加防振圈，油箱和控制屏单独放置，使振源和其它机构不形成共振，大大降低了装置的噪声和振动。
3.液压回路可采用独立的继电器控制单元进行电气控制，也可采用PLC控制，通过比较，突出PLC控制的优越性，加深对PLC的了解及掌握。
4.液压回路采用快速接头，电控回路采用带防护功能的专用实训连接导线，操作时由学生根据指导书或自行设计手动构建实训回路；配套液压元件齐全，可自行设计较为复杂的应用系统，具有很强的实训性。
5.带有电流型漏电保护，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过流保护，防止误操作损坏设备；三相电源断相、相序保护，当断相或相序改变后，切断回路电源，以防电机反转，而损坏油泵；系统额定压力为6.3Mpa，当超越此值时，自动卸荷。
6.该装置集各种真实的液压元件、继电器控制单元、PLC、计算机组态技术于一体 ，是典型的机、电、气一体化的综合实训设备，功能强大、适用范围广。

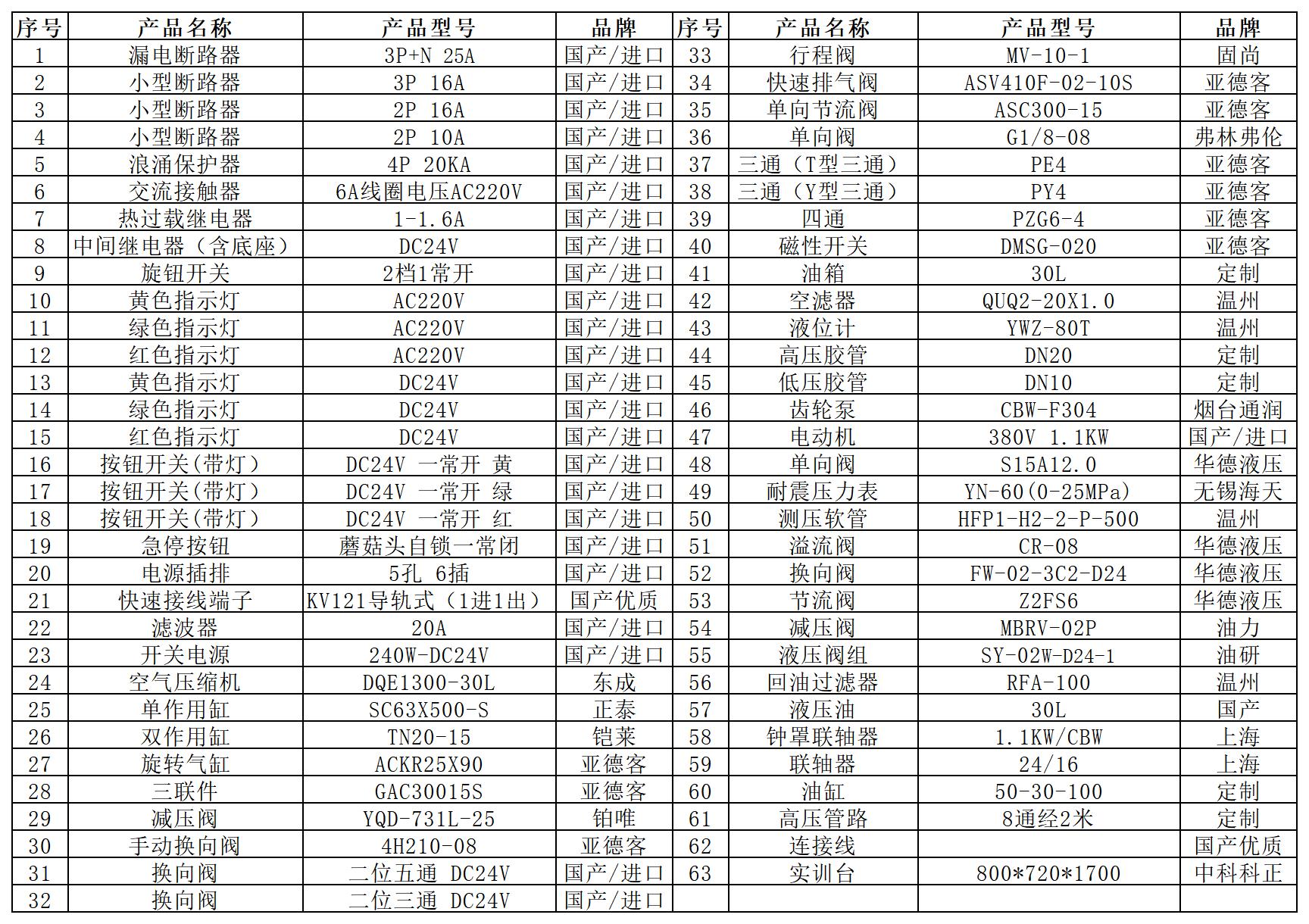

器件配置
以上配置仅作参考，具体数量和型号可根据需求定制。
